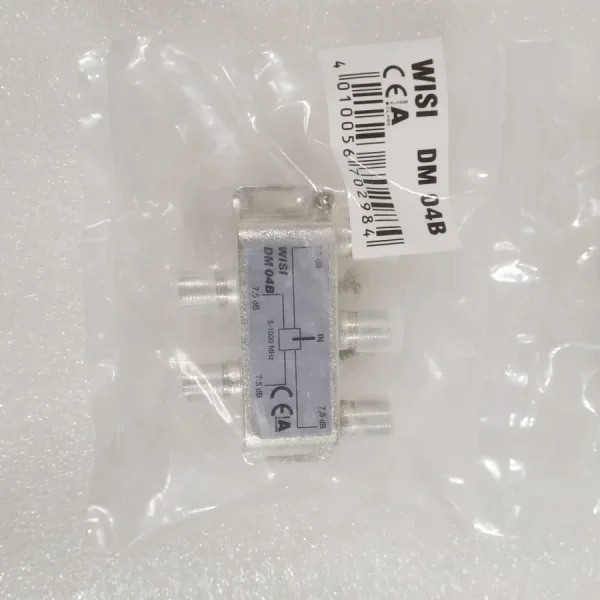

Ответвитель на 4 ТВ WISI DM 04 B (5-1000 МГц)

Ответвитель WISI DM 04 B (5-1000 МГц) — это пассивное устройство для распределения телевизионного сигнала на 4 абонентских порта. Предназначен для использования в сетях кабельного телевидения (CATV) и системах коллективного приема (СКПТ). Обеспечивает высокую изоляцию между портами и низкий уровень вносимых потерь, что гарантирует стабильный прием сигнала на каждом выходе.

Основные характеристики

• Количество портов: 4 ТВ-выхода (абонентских) и 1 входной порт
• Диапазон рабочих частот: 5-1000 МГц (полный спектр ТВ-сигналов, включая DVB-T/T2, DVB-C и аналоговое ТВ)
• Вносимые потери (Insertion Loss): ≤ 8 дБ (типовое значение)
• Изоляция между портами (Isolation): ≥ 20 дБ
• Импеданс: 75 Ом
• Форм-фактор: Компактный корпус для настенного монтажа
• Тип разъемов: F-тип (IEC 60169-24)

Преимущества

• Высокая пропускная способность до 1000 МГц — поддержка всех современных стандартов ТВ-вещания.
• Низкие вносимые потери — минимизация затухания сигнала при распределении.
• Надежная изоляция портов — исключение взаимного влияния абонентских линий.
• Универсальность — подходит для сетей с пассивной оптикой (PON) и коаксиальных кабелей.
• Простой монтаж благодаря компактным размерам и стандартным F-разъемам.

Применение

Ответвитель WISI DM 04 B используется в системах коллективного приема телевидения (СКПТ), многоквартирных жилых домах, частных домовладениях и коммерческих объектах. Рекомендуется для распределения сигнала от головных станций, усилителей или спутниковых конвертеров. Обеспечивает работу с DVB-T2 (цифровое эфирное ТВ), DVB-C (кабельное ТВ) и аналоговыми каналами.

Совместимость и установка

Устройство совместимо с любым оборудованием, имеющим F-разъемы (75 Ом). При монтаже важно соблюдать правила заземления и экранирования для предотвращения помех. Рекомендуется использовать кабель с сопротивлением 75 Ом (RG-6, RG-11). Для увеличения количества портов можно каскадировать несколько ответвителей с учетом суммарных вносимых потерь.

Ответвитель WISI DM 04 B — это надежное решение для построения пассивной распределительной сети ТВ-сигнала с гарантированным качеством передачи данных.
