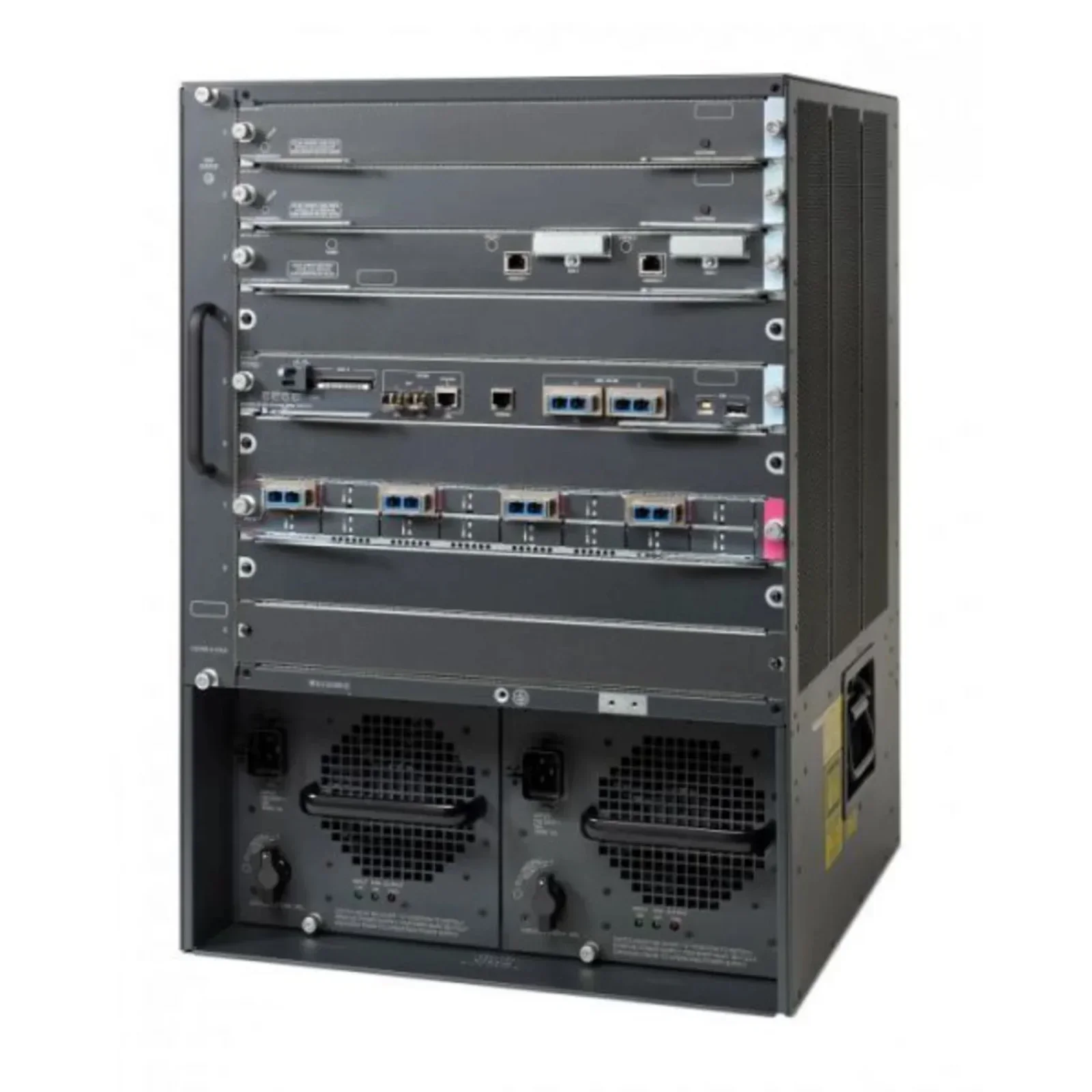

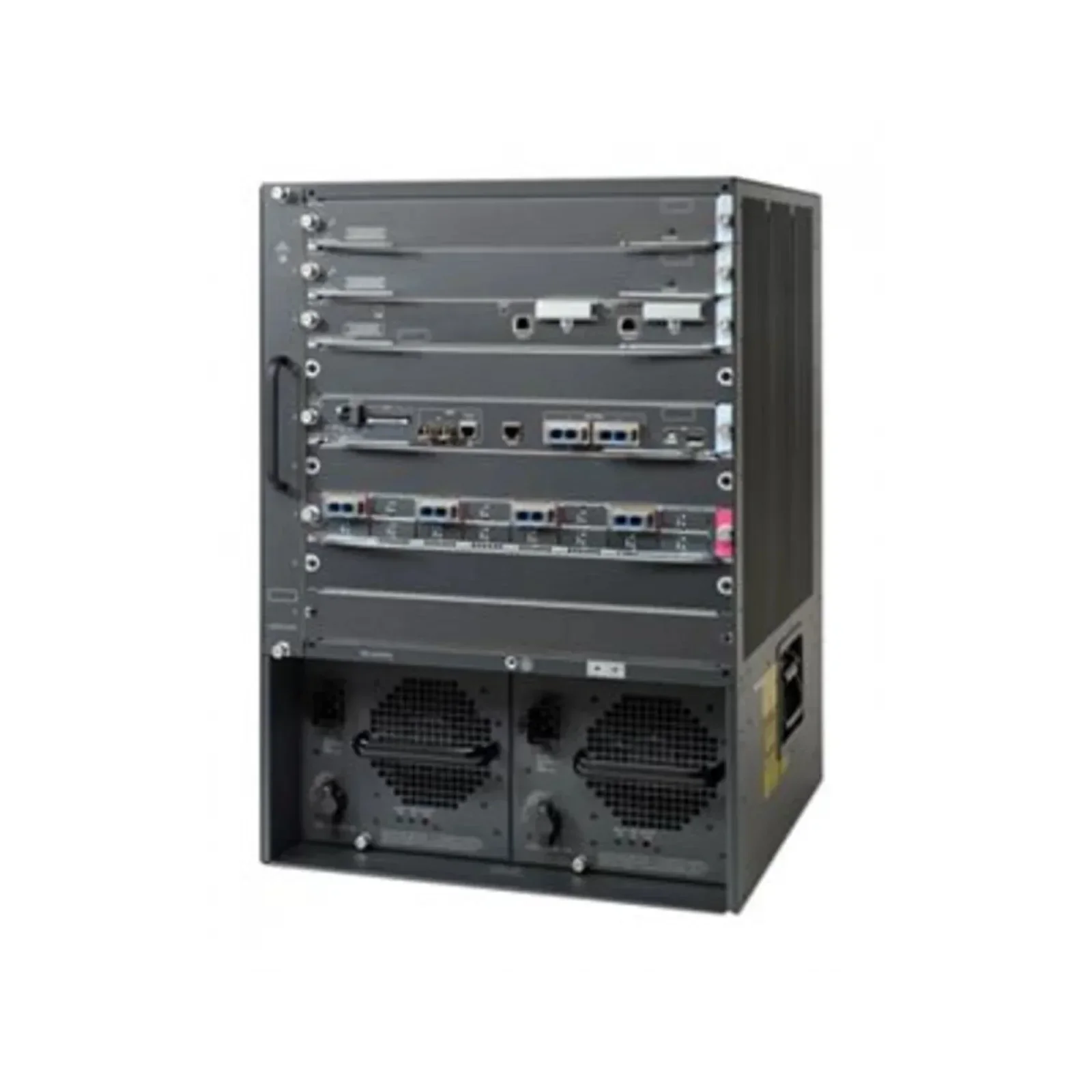

Шасси Cisco Catalyst WS-C6509-E

Модульное шасси Cisco Catalyst WS-C6509-E предназначено для построения высокопроизводительных ядер сетей передачи данных, ЦОД и корпоративных инфраструктур. Форм-фактор 9U обеспечивает установку до 9 слотов для линейных карт и модулей управления, что позволяет гибко масштабировать коммутационную среду под текущие и перспективные задачи.

Основные характеристики

• Количество слотов: 9 (включая 2 слота для супервизоров)
• Максимальная пропускная способность шасси: до 720 Гбит/с (коммутационная матрица)
• Поддержка модулей Supervisor Engine 720 и Supervisor Engine 32
• Совместимость с линейными картами: Fast Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet (SFP+, X2)
• Возможность организации VLAN, PoE (Power over Ethernet) и QoS
• Резервирование блоков питания и вентиляторов (горячая замена)

Преимущества

• Масштабируемость: возможность наращивания портов от 48 до 576 и более
• Высокая доступность: поддержка протоколов VRRP, HSRP, STP, а также резервирование модулей управления
• Гибкость: установка модулей SFP, 10GbE, PoE+ для различных сценариев
• Энергоэффективность: использование блоков питания с КПД до 90%
• Совместимость: работа с модулями Cisco Catalyst 6500 серии

Применение

Шасси Cisco Catalyst WS-C6509-E оптимально для использования в качестве агрегирующего или ядерного коммутатора в корпоративных сетях, кампусных инфраструктурах, ЦОД и телекоммуникационных узлах. Подходит для развертывания серверных сегментов, подключения PoE-устройств (IP-камеры, точки доступа) и организации магистральных каналов связи.

Технические детали

Шасси поддерживает установку до 2 блоков питания мощностью 6000 Вт, что позволяет обеспечить питание всех модулей, включая PoE. Вентиляторный отсек рассчитан на 4 вентилятора с горячей заменой. Коммутационная матрица обеспечивает неблокирующую коммутацию на всех портах. Поддерживаются протоколы маршрутизации OSPF, EIGRP, BGP, что позволяет использовать шасси как маршрутизатор для сложных сетевых топологий.

Для подключения внешних накопителей или модулей хранения данных шасси не предусматривает отсеки для дисков, однако совместно с модулями Supervisor может управлять трафиком к серверам с RAID-массивами. Рекомендуется для построения отказоустойчивых сетей уровня ядра.
